Qu’est-ce qu’une diode de puissance ?

Une diode de puissance est un type de diode couramment utilisé dans les circuits d’électronique de puissance. Tout comme une diode ordinaire, une diode de puissance possède deux bornes et conduit le courant dans un sens. La construction d’une diode de puissance diffère de celle d’une diode standard pour permettre un courant nominal plus élevé.

Types de diodes de puissance ?

Il existe différents types de diodes de puissance basés sur le temps de récupération inverse et la conception de fabrication, telles que :

  • Diode de puissance générale
  • Récupération rapide
  • Diode Schottky

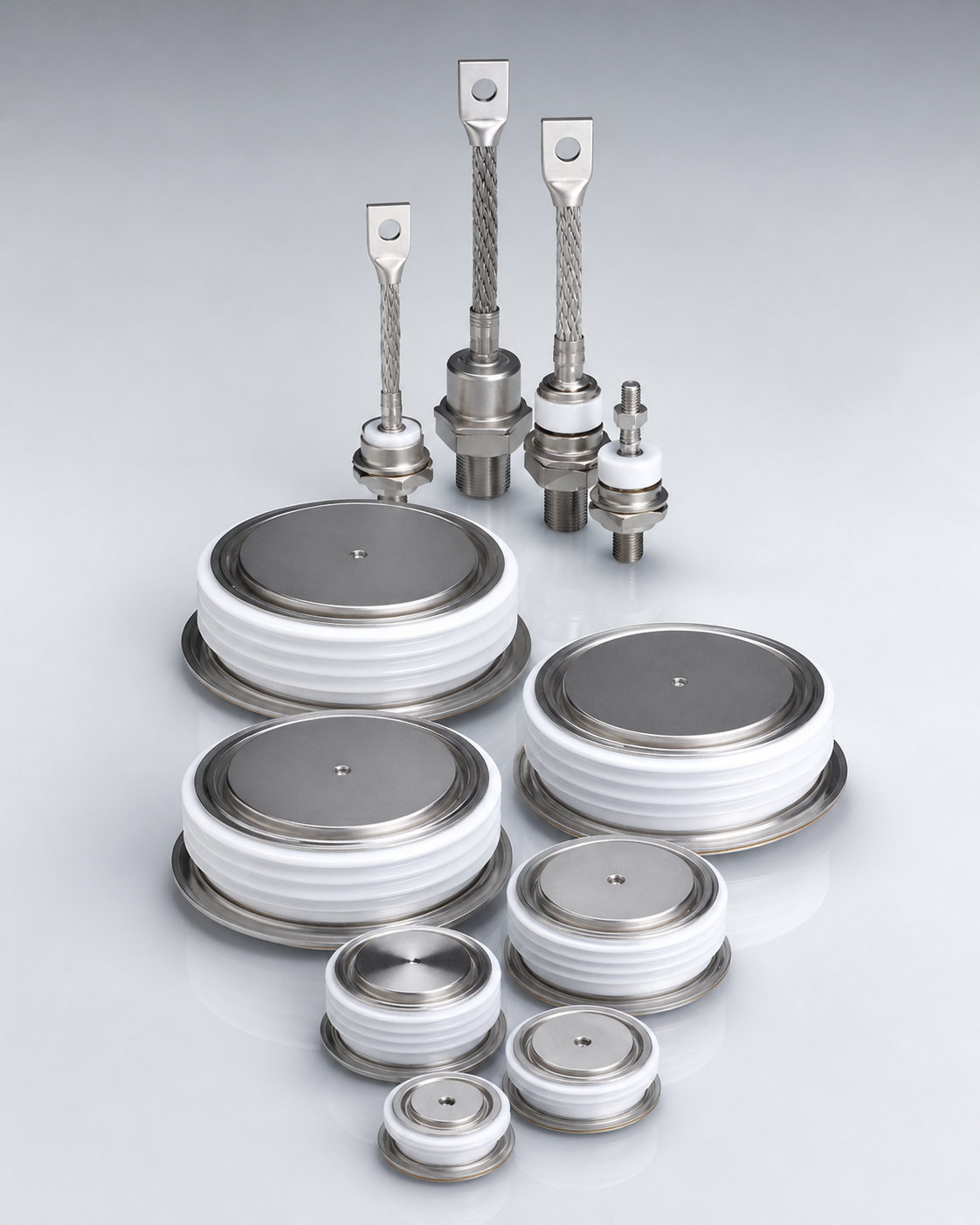

Diodes Standards

  • Tension maximale 6500V
  • Courant moyen maximum 10000A
  • Diamètre du Silicium de 16mm à 100mm
  • Produits spéciaux sur demande

Diodes Rapides

  • Tension maximale 4500V
  • Courant moyen maximum 1500A
  • Diamètre du Silicium de 16mm à 63mm
  • Produits spéciaux sur demande

Utilisation et applications des diodes de puissance

Les diodes de puissance sont utilisées dans les applications de haute puissance telles que les redresseurs triphasés, les onduleurs.
Les diodes de puissance sont utilisées pour les contrôleurs de puissance, les chargeurs de batterie, les alimentations de panneaux de contrôle, etc.
Les diodes de puissance sont utilisées dans les circuits snubber, les redressements haute tension, etc.

Avantages de la diode de puissance ?

  • Diode de puissance Capable de gérer une grande quantité de courant pendant une longue période.
  • Elle peut bloquer un courant très élevé en polarisation inverse.
  • Elle fournit un rendement très élevé par rapport aux diodes normales.

Modules diodes

POW-R-BLOK™ / POW-R-BRIK™

Thyristor and Diode modules from Powerex ranging from 600V to 11,000V.

POW-R-BLOK™ Applications Include:

  • Battery Chargers
  • Induction Heating/Melting
  • Medical Equipment
  • Motor Controls
  • Power Supplies
  • UPS
  • Welding

POW-R-BRIK™ Applications Include:

  • AC Motor Starters
  • DC Motor Controls
  • Mining Power Centers
  • Resistance Welding Controls
  • Transportation

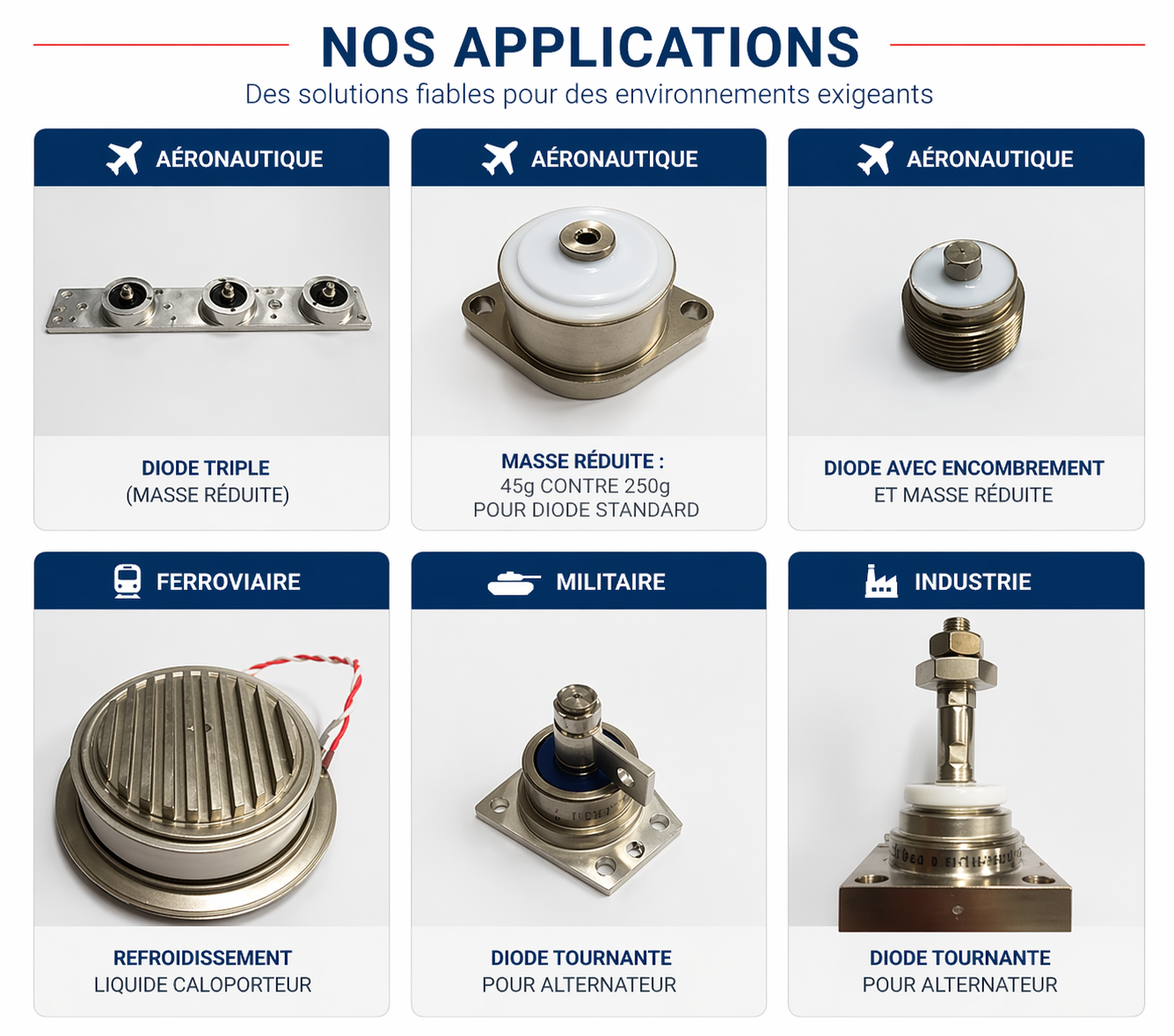

Diodes et Thyristors Customisés

POWEREX Europe est capable de proposer et développer des produits spécifiques en relation avec ses clients pour répondre à des besoins particuliers comme des applications ferroviaires / militaires / aéronautiques / industrielles

  • identification (marquage)
  • Mécanique : encombrement hors standard, boitiers spécifiques, fils et cosses de raccordement sur mesure
  • Étanchéité
  • Masse réduite
  • Tests complémentaires électriques (hors standard)
  • Raccordement (fils, tresse, filetage…)
  • Appairages pour mise en série et/ou parallèle
  • PV des mesures

Nos diodes, thyristors et IGBT de puissance sont marqués du logo PRX
